Avaliação da capacidade de carga e dos fatores de segurança de sistemas de bandejas de cabos

Para projetos de infraestrutura, energia e industriais de grande escala, a estabilidade do sistema de gerenciamento de cabos não é negociável. O ** Bandeja de cabos de calha ** é amplamente escolhido por seu design de contenção total, que protege cabos sensíveis contra poeira e elementos externos. Contudo, a segurança do projeto depende muito de uma avaliação meticulosa de engenharia dos limites estruturais da bandeja. A aquisição B2B deve exigir a conformidade com os padrões de **Teste de carga da bandeja de cabos** e verificar o **Vão máximo para a bandeja de cabos** calculado com base na carga real. Jiangsu Youming Group Co., Ltd., uma empresa especializada e inovadora de alta tecnologia na fabricação de bandejas de cabos, fornece produtos verificados em aço inoxidável, liga de alumínio e séries galvanizadas, apoiados por nosso centro de testes interno e linhas de produção automatizadas avançadas.

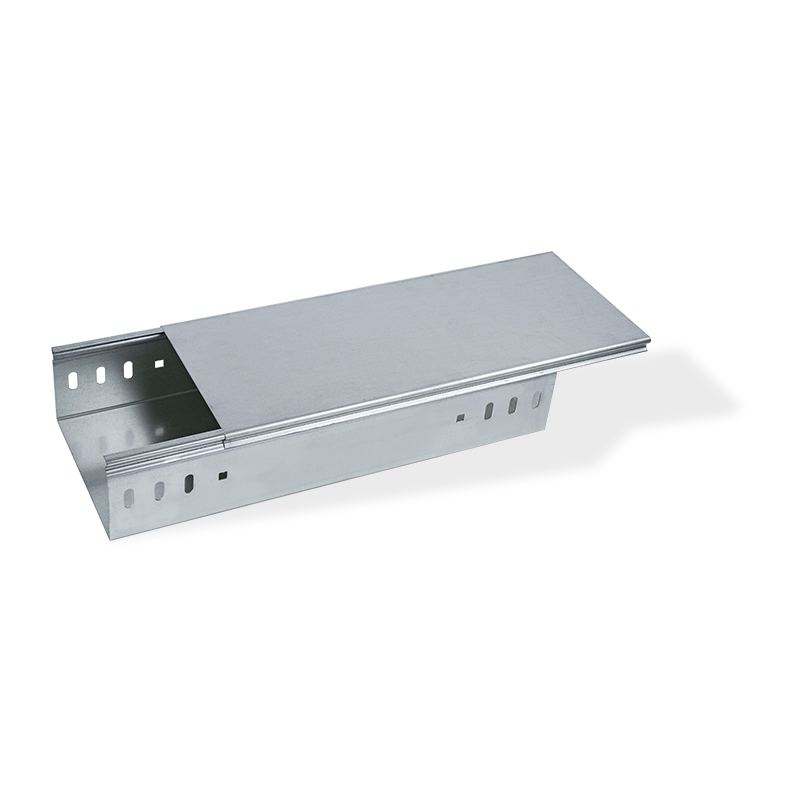

Caminho de cabos em aço galvabado com tampa

Interpretando Capacidade de Carga e Padrões de Teste

A segurança no gerenciamento de cabos é uma função dos limites testados e dos fatores de segurança estabelecidos.

Compreensão Teste de carga em bandeja de cabos padrões

A capacidade de carga deve ser verificada por meio de procedimentos controlados de **teste de carga da bandeja de cabos**, normalmente seguindo especificações do setor, como NEMA VE 1. Esses testes submetem o sistema de bandeja a cargas calculadas em um vão específico até a falha. A carga de trabalho segura publicada é derivada da divisão da carga de falha final por um fator de segurança prescrito (geralmente 1,5). Isto garante que o sistema instalado tenha uma proteção substancial contra aumentos inesperados de peso ou estresse ambiental. A área de aquisição deve sempre solicitar cópias desses relatórios de testes certificados.

A interação de carga vs. Vão máximo para bandeja de cabos em calha

A relação entre a carga uniformemente distribuída aplicada (UDL) e o **Vão máximo para eletrocalhas** é inversa e depende criticamente das dimensões da seção transversal da bandeja e da espessura (bitola) do metal. Uma bandeja mais larga ou uma bitola mais fina exigirá um menor **Vão máximo para a calha de cabos** para a mesma carga ou, inversamente, uma bitola mais pesada permitirá um vão maior. O não cumprimento dessas tabelas especificadas pelo fabricante com base nos resultados do **Teste de carga da bandeja de cabos** pode levar à deformação permanente ou ao colapso estrutural.

Comparação: espessura do medidor da bandeja versus extensão máxima e classificação de carga (dados de exemplo):

Controle de deflexão e integridade do sistema

Além da falha estrutural, o controle do movimento é essencial para a longevidade do cabo e o alinhamento do sistema.

Gerenciando Deflexão da calha de cabos limites

Embora a capacidade de carga resolva falhas catastróficas, a **deflexão da bandeja de cabos** limita a integridade funcional. A curvatura vertical excessiva não só parece pouco profissional, mas pode impor tensão indevida aos próprios cabos, potencialmente danificando as fibras ópticas ou causando degradação do isolamento ao longo de décadas de serviço. As melhores práticas do setor geralmente restringem a **Deflexão da bandeja de cabos** ao comprimento do vão dividido por 240 (L/240). Alcançar essa deflexão baixa requer o cumprimento cuidadoso das tabelas **Vão máximo para bandeja de cabos em calha** fornecidas pelo fabricante.

O impacto de Proporção de preenchimento de cabos para instalação da bandeja de calha em carga

Os engenheiros devem determinar com precisão o peso total na bandeja, levando em consideração a **Taxa de preenchimento do cabo para instalação da bandeja de calha**. A *taxa de preenchimento* (a porcentagem da área da seção transversal da bandeja ocupada por cabos) é crítica para determinar o desempenho térmico, mas o *peso real do cabo* determina a carga estrutural. Ignorar possíveis necessidades futuras de capacidade ou estimar incorretamente a densidade de vários cabos de energia e comunicação pode levar à subespecificação da **Bandeja de cabos de calha** e à falha prematura.

Fatores de materiais e fabricação

A escolha do material e a consistência da produção são garantias de desempenho a longo prazo.

Vantagens técnicas de Caminho de cabos em calha de aço inoxidável especificações

Para ambientes sujeitos a alta umidade, produtos químicos corrosivos (por exemplo, farmacêuticos, petroquímicos) ou temperaturas extremas, o aço galvanizado é insuficiente. ** As especificações da bandeja de cabos em calha de aço inoxidável ** (normalmente usando classes 304 ou 316) oferecem resistência superior à corrosão e maior resistência ao escoamento. Embora o custo inicial seja mais alto, a vida útil prolongada e a redução nos custos de manutenção tornam os sistemas de **calhas de cabos em aço inoxidável** a escolha mais econômica a longo prazo nesses setores exigentes.

Precisão de fabricação e confiabilidade estrutural

A precisão do formato da bandeja – sua largura, profundidade e integridade do flange – é crucial. As linhas de produção totalmente automáticas do Jiangsu Youming Group, incluindo corte a laser e puncionamento CNC, garantem que a geometria da bandeja seja consistente em todos os segmentos. Essa precisão é vital porque os cálculos de suporte de carga e os resultados dos **testes de carga da bandeja de cabos** são baseados em propriedades de seção transversal exatas e verificadas. Qualquer desvio no processo de fabricação pode comprometer o **Vão máximo da calha** calculado.

Conclusão

A aquisição e instalação de sistemas **Trough Cable Tray** exigem um foco do engenheiro na integridade estrutural. O sucesso do projeto requer uma comparação diligente do **Vão máximo da bandeja de cabos em calha** com a carga projetada, respeitando limites rígidos de **deflexão da bandeja de cabos em calha** e garantindo que a **Taxa de preenchimento de cabos para instalação da bandeja de cabos em calha** reflita com precisão o peso total. Seja escolhendo materiais galvanizados padrão ou especializados em **Bandejas de cabos em aço inoxidável**, a confiança em produtos verificados por rigorosos **Testes de carga em bandejas de cabos em calha** é essencial. Jiangsu Youming Group Co., Ltd., com seus processos de produção certificados e centro de testes, é o parceiro de alta qualidade para fornecer soluções confiáveis ​​de bandejas de cabos para os projetos mais exigentes do mundo.

Perguntas frequentes (FAQ)

• Qual é o fator de segurança típico usado em **Testes de carga em bandejas de cabos**? Os padrões da indústria geralmente exigem um fator de segurança mínimo de 1,5. Isso significa que a carga de falha final da **Bandeja de cabos de calha** deve ser pelo menos 1,5 vezes maior que a carga de trabalho segura publicada.
• Como a **Taxa de preenchimento de cabos para instalação da bandeja de calha** afeta o desempenho de resfriamento da bandeja? Embora a taxa de preenchimento não afete diretamente a capacidade estrutural da bandeja **Teste de carga da bandeja de cabos**, uma taxa de preenchimento alta (por exemplo, acima de 40%) restringe a circulação de ar, levando ao acúmulo térmico e à necessidade de reduzir a ampacidade dos cabos de alimentação contidos.
• Qual é o principal benefício técnico de usar uma **camisa de cabos em calha de aço inoxidável** em vez de aço galvanizado por imersão a quente? O principal benefício é a resistência à corrosão muito superior a longo prazo. O revestimento galvanizado por imersão a quente degrada-se com o tempo, especialmente em ambientes ácidos ou costeiros, enquanto a camada passiva de óxido na **caixa de cabos em aço inoxidável** fornece proteção contínua e superior.
• O **Vão máximo da calha de cabos** pode ser aumentado reforçando a parte inferior? Sim. Muitas vezes, os fabricantes podem aumentar o **Vão máximo da bandeja de cabos de calha** incorporando reforços longitudinais ou flanges para serviço pesado, aumentando efetivamente o momento de inércia da seção transversal, que é a principal propriedade estrutural que rege o vão e a **Deflexão da bandeja de cabos de calha**.
• Como um gerente de projeto verifica a declaração **Deflexão da bandeja de cabos**? O gerente do projeto deve solicitar as tabelas de carga do fabricante, que normalmente listam a deflexão calculada no ponto médio do vão para a carga declarada. Esta deflexão deve ser confirmada em relação ao limite especificado do projeto (por exemplo, L/240).
