O guia definitivo para séries de bandejas de cabos perfuradas do tipo perfurado

No complexo mundo do gerenciamento de cabos, selecionar o sistema de suporte correto é fundamental para segurança, eficiência e longevidade. Entre as diversas opções disponíveis, a Série de bandejas de cabos perfuradas tipo perfurado destaca-se como uma solução versátil e robusta. Este guia abrangente se aprofunda nesta série específica, explorando seu design, benefícios, aplicações e considerações importantes para ajudá-lo a tomar uma decisão informada para seu próximo projeto. Também abordaremos dúvidas comuns, incluindo o diferença entre bandeja de cabos perfurada e tipo escada , para fornecer uma compreensão holística.

O que é uma bandeja de cabos perfurada do tipo perfurado?

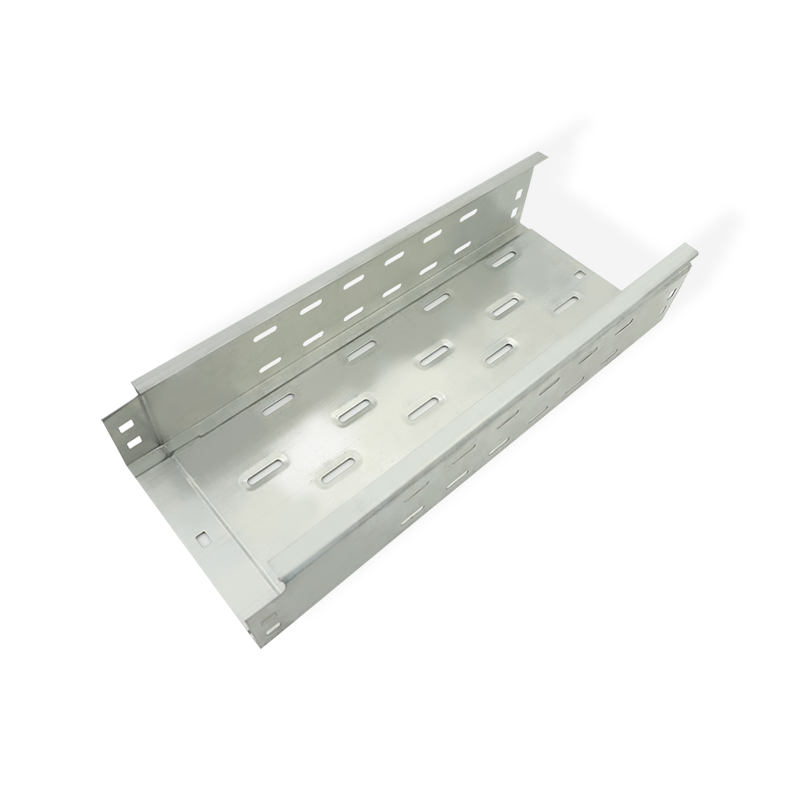

Um Bandeja de cabos perfurada tipo perfurada é um sistema estrutural pré-fabricado normalmente feito de aço, alumínio ou aço inoxidável. Sua característica definidora é uma base sólida com furos uniformemente perfurados na parte inferior e nos trilhos laterais. Estas perfurações não são aleatórias; eles são projetados para oferecer múltiplas vantagens, desde redução de peso até ventilação aprimorada. Este projeto é a base das modernas instalações elétricas industriais e comerciais.

• Construção: Formado a partir de uma única folha de metal, que é então perfurada e dobrada em seu formato final em U ou em forma de cesta.
• Ventilação: As perfurações permitem excelente circulação de ar ao redor dos cabos, evitando o acúmulo de calor e prolongando a vida útil do cabo.
• Durabilidade: Projetado para suportar cargas pesadas de cabos em vãos longos e sem suporte, ao mesmo tempo que resiste aos estresses ambientais.

Principais recursos e vantagens

A popularidade da série de bandejas de cabos perfuradas está enraizada em seu conjunto exclusivo de recursos que atendem aos desafios comuns de gerenciamento de cabos. Seu design contribui diretamente para uma infraestrutura elétrica mais segura e gerenciável.

• Visibilidade superior do cabo: O design aberto permite fácil identificação visual e rastreamento de cabos individuais, simplificando a manutenção e a solução de problemas.
• Dissipação de calor eficaz: As perfurações facilitam o resfriamento passivo, um fator crítico para instalações com alta densidade de energia, onde o superaquecimento pode degradar o isolamento do cabo.
• Leve, mas forte: O processo de perfuração remove o excesso de material sem comprometer significativamente a integridade estrutural, resultando em uma bandeja mais leve, mais fácil de manusear e instalar.
• Flexibilidade no roteamento: Umvailable in a wide range of standard fittings (elbows, tees, reducers), these trays can be configured to navigate complex pathways around obstacles.

Comparando bandejas de cabos perfuradas com outros tipos

Para apreciar verdadeiramente o valor da série perfurada, é essencial compreender a sua posição dentro do ecossistema mais amplo de caminhos de cabos. A escolha entre os tipos de bandeja geralmente se resume a um equilíbrio entre requisitos de suporte, proteção e ventilação.

Bandeja de cabos tipo escada perfurada vs.

Um frequently asked question in cable management is about the diferença entre bandeja de cabos perfurada e tipo escada . Embora ambos sejam amplamente utilizados, eles servem a propósitos ligeiramente diferentes com base em seu design.

A bandeja da escada consiste em dois trilhos laterais conectados por travessas individuais, semelhante a uma escada. Isto oferece resistência máxima e é ideal para vãos longos com cabos muito pesados. Em contraste, a bandeja perfurada possui uma base sólida com furos, proporcionando mais suporte geral e proteção para cabos menores, ao mesmo tempo que permite ventilação. A tabela abaixo fornece uma comparação clara:

Especificações Críticas para Seleção e Instalação

Escolhendo o certo Bandeja de cabos perfurada tipo perfurada envolve mais do que apenas selecionar um tipo. Diversas especificações técnicas devem ser consideradas para garantir a integridade e o desempenho do sistema. Compreendendo o capacidade de carga da bandeja de cabos perfurada é o primeiro e mais crítico passo.

• Capacidade de carga: Este é o peso máximo que a bandeja pode suportar com segurança, incluindo o peso dos cabos e quaisquer cargas ambientais adicionais (como neve ou vento). É determinado pela bitola do material, largura da bandeja e espaçamento do suporte.
• Material e Acabamento: Os materiais comuns incluem aço pré-galvanizado, aço galvanizado por imersão a quente, alumínio e aço inoxidável. A escolha depende do ambiente (por exemplo, aço inoxidável para áreas corrosivas costeiras ou de fábricas de produtos químicos).
• Largura e profundidade da bandeja: Os tamanhos são padronizados, mas tamanhos personalizados podem ser fabricados. A largura e a profundidade devem acomodar o volume atual do cabo e permitir expansão futura, normalmente em torno de 40% da capacidade disponível.

Melhores práticas de instalação e espaçamento de suporte

A instalação adequada é crucial para alcançar o capacidade de carga da bandeja de cabos perfurada e segurança do sistema. Um fator chave é o espaçamento de suporte para caminhos de cabos perfurados , o que afeta diretamente a deflexão da bandeja sob carga.

O espaçamento de suporte refere-se à distância entre os pontos onde a bandeja está ancorada à estrutura do edifício (por exemplo, em hastes de teto ou suportes de parede). Um espaçamento de suporte mais próximo aumenta a capacidade de carga do sistema. O espaçamento ideal é um cálculo baseado na classificação de carga da bandeja, no peso total do cabo e na deflexão máxima permitida (queda).

• O cálculo é fundamental: Nunca adivinhe o espaçamento do suporte. Ele deve ser projetado com base na bandeja específica e na carga de cabos.
• Siga as diretrizes do fabricante: Fabricantes respeitáveis fornecem tabelas detalhadas de vão de carga que especificam o espaçamento máximo de suporte para diferentes condições de carga.
• Umccount for Dynamic Loads: Em áreas com vibração ou potencial atividade sísmica, pode ser necessário reduzir o espaçamento entre apoios e utilizar suportes sísmicos.

Otimizando Seu Sistema com os Acessórios Certos

Um complete cable tray system is more than just straight sections. The use of acessórios para bandeja de cabos para tipo perfurado é essencial para criar uma instalação funcional, segura e compatível com o código. Esses componentes garantem que o sistema possa ser roteado corretamente e forneçam a proteção necessária.

• Acessórios: Esta categoria inclui curvas horizontais e verticais (cotovelos), tês, cruzes e redutores. Eles permitem que a bandeja mude de direção e se ramifique para diferentes áreas.
• Acopladores e placas de emenda: Utilizado para unir duas seções retas da bandeja, garantindo continuidade mecânica e elétrica.
• Capas: Enquanto as bandejas perfuradas estão abertas, tampas podem ser adicionadas em áreas específicas para proteger os cabos contra queda de detritos, gotejamento de água ou por razões estéticas.
• Grampos de fixação: São acessórios essenciais que fixam os cabos dentro da bandeja, evitando que sejam deslocados devido ao vento, vibração ou forças magnéticas de curto-circuito.

Análise de Custos e Fornecimento

Orçamentar um projeto requer uma compreensão clara do lista de preços de bandeja de cabos tipo perfurada . O custo não é um valor único, mas é influenciado por uma combinação de fatores.

• Custo de materiais: Umluminum and stainless steel trays are more expensive than steel. The price of raw materials is volatile and directly affects the final cost.
• Dimensões da bandeja: Bandejas mais largas e profundas custam mais devido ao aumento do material utilizado.
• Medidor de material (espessura): Um thicker, heavier-gauge tray has a higher load capacity but also a higher price.
• Concluir: Um hot-dip galvanized finish is more corrosion-resistant and costly than a pre-galvanized finish.
• Umccessories: O número e tipo de acessórios, tampas e braçadeiras podem aumentar significativamente o custo total do projeto.

Perguntas frequentes

Qual é a principal vantagem de uma bandeja de cabos perfurada em relação a uma bandeja de fundo sólido?

A principal vantagem é a dissipação de calor. Bandejas de fundo sólido envolvem completamente os cabos, retendo o calor que pode acelerar a degradação do isolamento do cabo e reduzir sua capacidade de transporte de corrente. As perfurações em um Bandeja de cabos perfurada tipo perfurada permitem a circulação contínua de ar, resfriando passivamente os cabos e promovendo uma vida operacional mais longa e segura. Além disso, as perfurações facilitam muito a identificação do cabo e a substituição parcial do que com uma bandeja sólida.

Como determino a capacidade de carga correta para minha bandeja de cabos perfurada?

Determinando o correto capacidade de carga da bandeja de cabos perfurada é um processo de várias etapas. Primeiro, calcule o peso total de todos os cabos a serem colocados na bandeja, incluindo seu isolamento e quaisquer futuras adições de cabos (normalmente 25-40% da capacidade disponível). A seguir, considere quaisquer cargas ambientais adicionais. Em seguida, consulte as tabelas de amplitude de carga do fabricante para o modelo de bandeja específico que você está considerando. Estas tabelas mostram a relação entre a extensão da bandeja (espaçamento entre suportes) e a capacidade de carga. A bandeja selecionada deve ter uma capacidade de carga nominal que exceda a carga total calculada no espaçamento de suporte planejado.

As bandejas de cabos perfuradas podem ser usadas ao ar livre?

Sim, Bandeja de cabos perfurada tipo perfuradas são comumente usados ​​ao ar livre, desde que o material e o acabamento corretos sejam selecionados. Para aplicações externas, aço galvanizado por imersão a quente, alumínio ou aço inoxidável são recomendados devido à sua superior resistência à corrosão. O design aberto é realmente benéfico ao ar livre, pois permite a drenagem da água da chuva e evita o acúmulo de umidade e detritos, ao contrário de uma bandeja de fundo sólida que pode acumular água.

Qual é o espaçamento de suporte padrão para uma eletrocalhas perfurada?

Não existe um “padrão” único para espaçamento de suporte para caminhos de cabos perfurados , pois depende inteiramente do desenho da bandeja e da carga aplicada. Para aplicações de carga leve, o espaçamento pode ser de 3 metros (10 pés), enquanto para cenários de carga pesada pode ser de apenas 1,5 metros (5 pés). O método mais confiável é usar os dados de engenharia fornecidos pelo fabricante da bandeja. Suas tabelas de extensão de carga especificarão o espaçamento máximo permitido entre suportes para manter a deflexão da bandeja dentro de limites seguros para uma determinada carga.

Umre there fire safety concerns with using bandejas de cabos perfuradas ?

Umll cable management systems must adhere to local fire and electrical codes. Perforated trays themselves are not a fire hazard, but the cables within them can be. In areas requiring fire protection, specific measures can be integrated. This can include using fire-rated cable coatings or wraps, installing fire stops where trays penetrate firewalls, or even selecting cable trays with built-in fire-resistant properties. The open design can sometimes allow a fire to spread more easily via cable insulation if not properly addressed, so a fire hazard analysis is always recommended.
